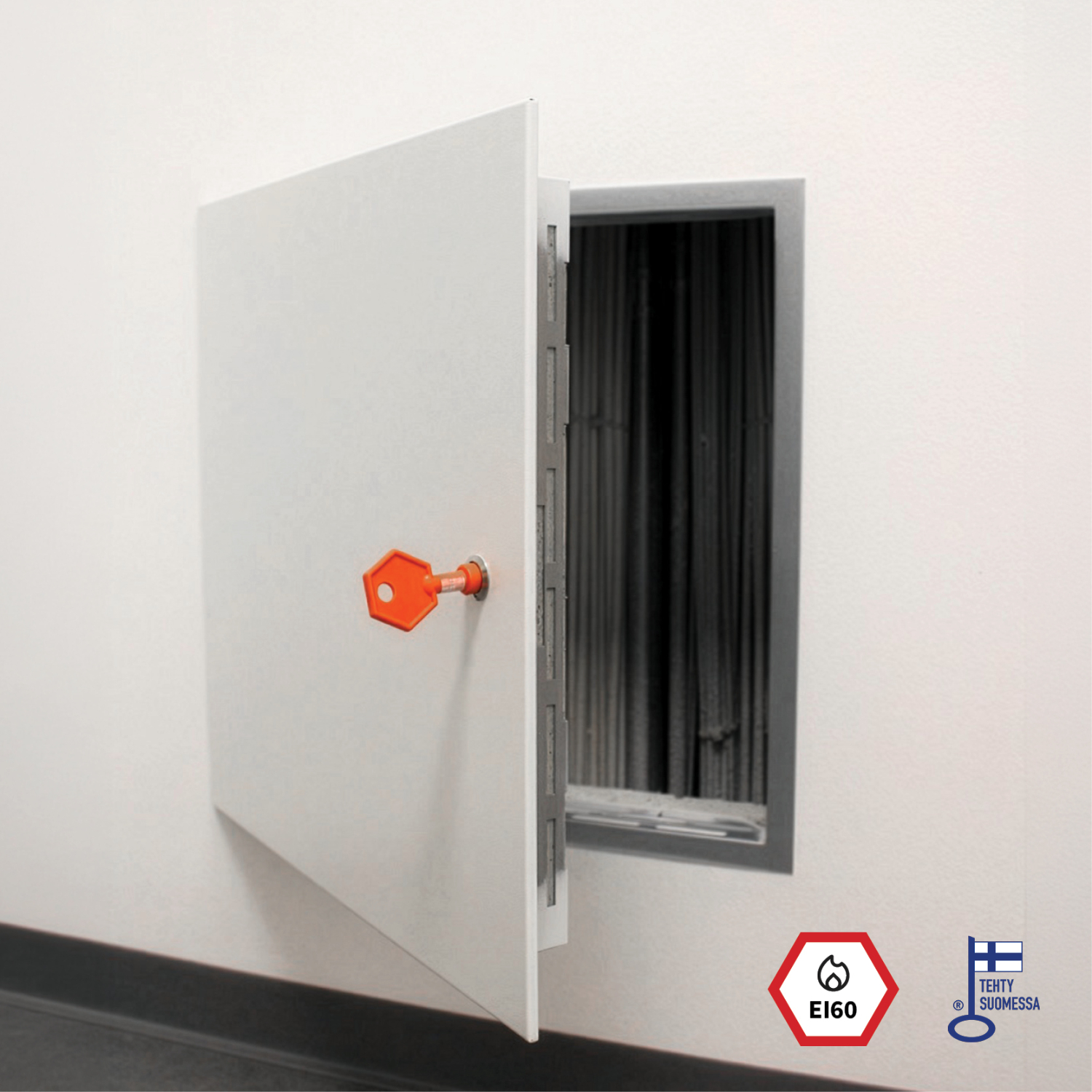

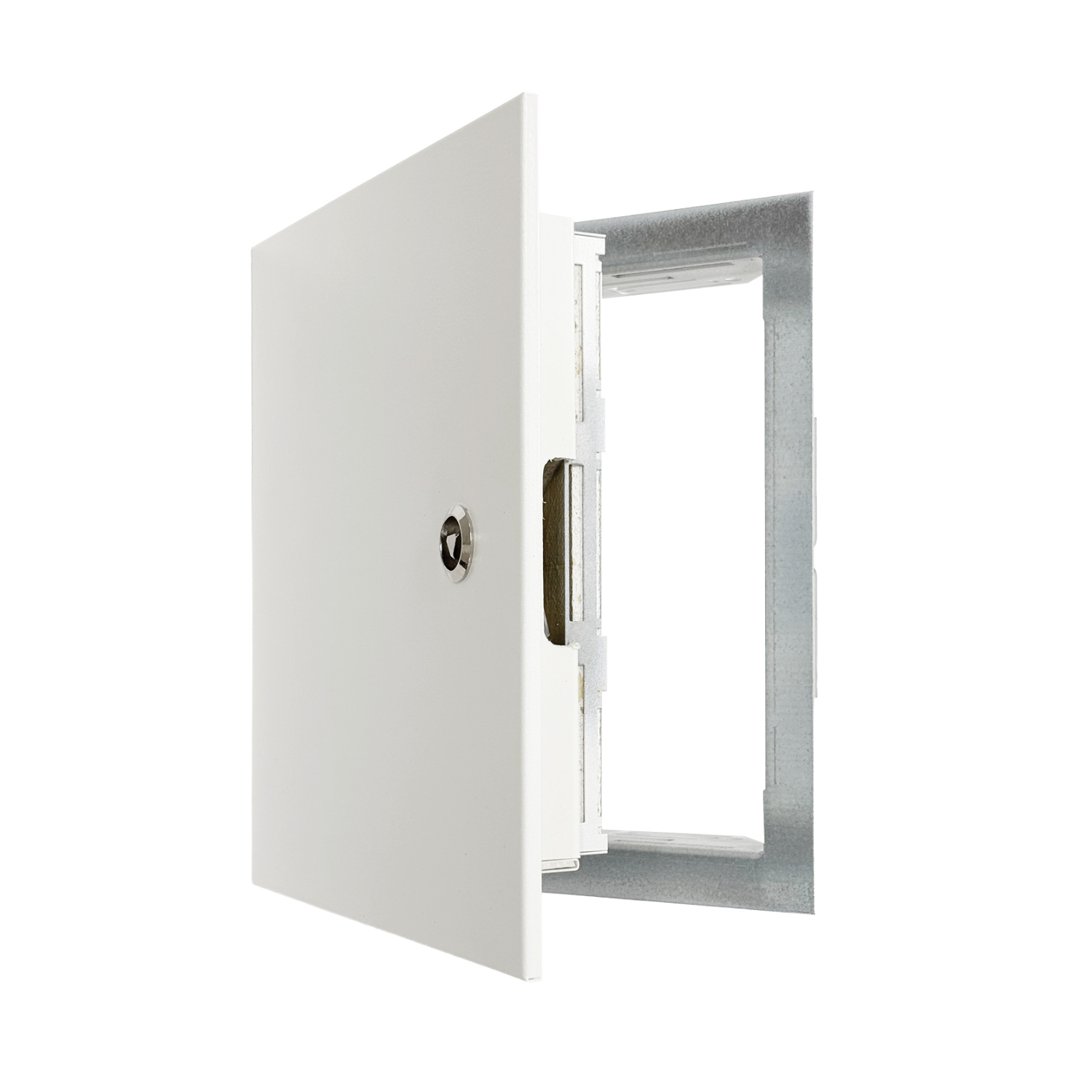

Brandklassad inspektionslucka,gångjärn | EI60
Typgodkända EI60 brandklassade luckor för vertikal konstruktion är av hållbar och färdig kvalitet. Tack vare vår patenterade fästmekanism går monteringen av luckorna riktigt snabbt och enkelt. Monteringen i skivkonstruktionen kräver inga reglar eller ramar och det går att göra installationen helt utan verktyg.
- Material varmförzinkat stål
- Pulverlackerad RAL9010, struktur matt vit

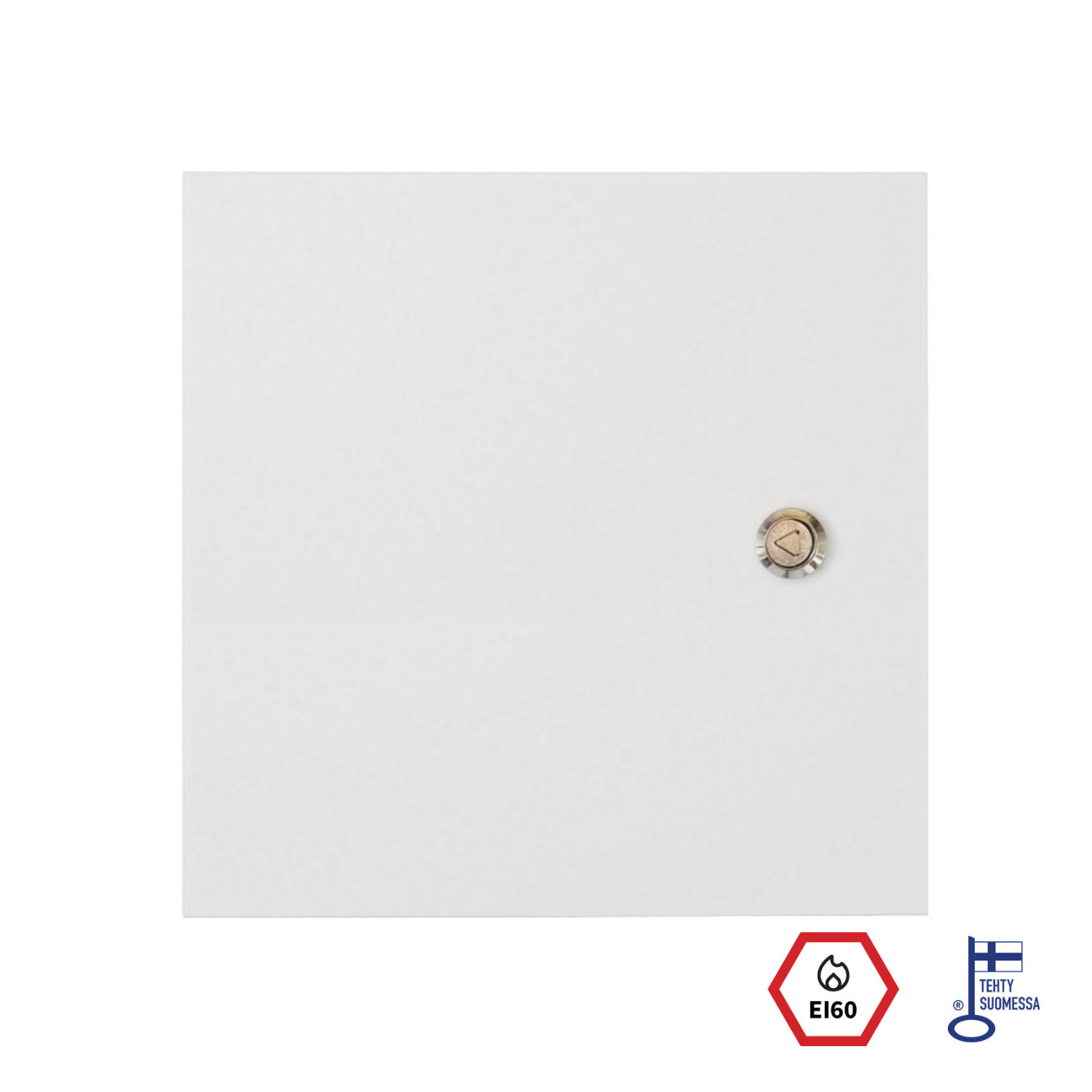

- 7 mm triangellås
- Specialstorlekar tillgängliga

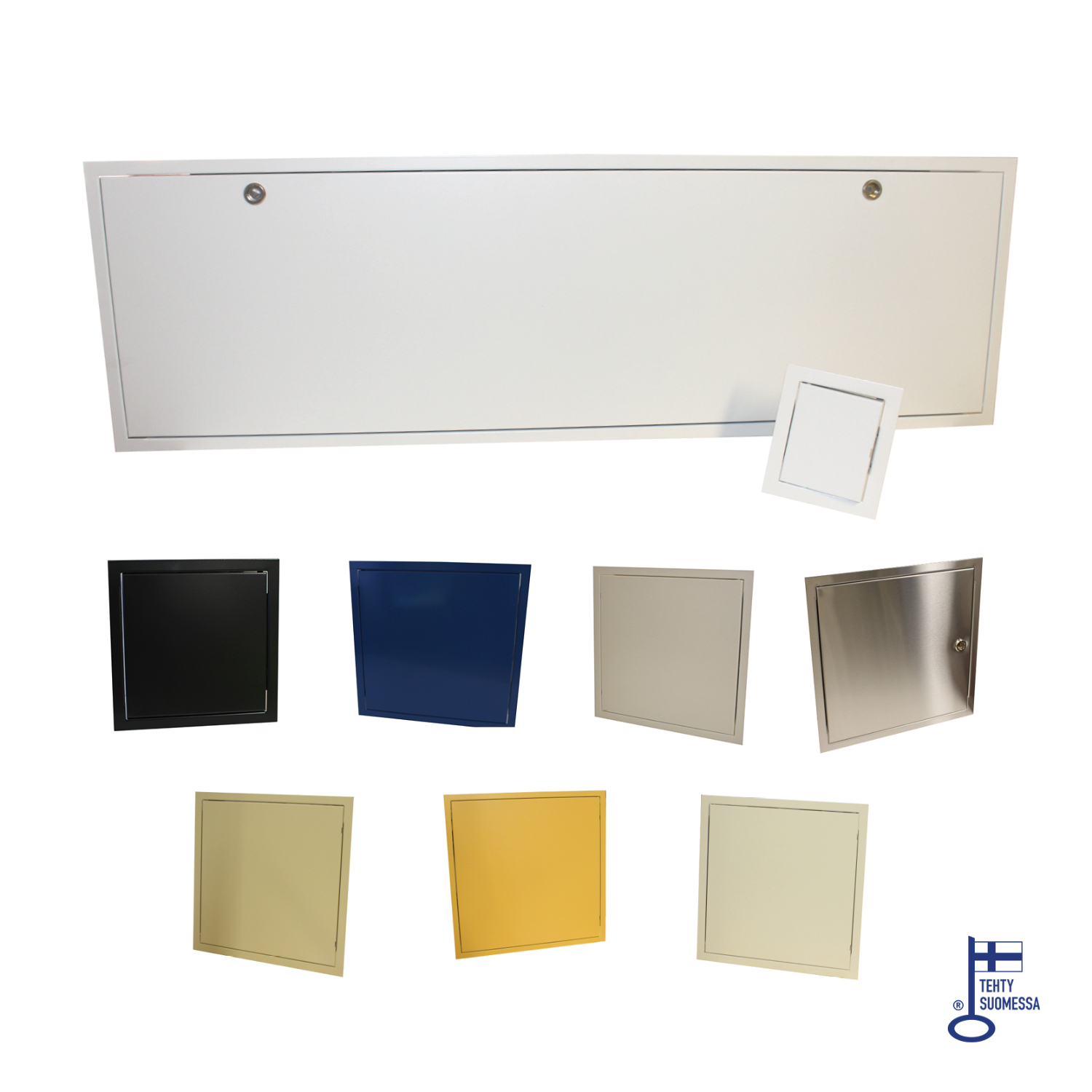

- Specialfärger tillgängliga
- "Nyckel flaggsymbol" (Tillverkad i Finland)
- Tjocklek endast 42 mm från installationsytan
- Typgodkännandeintyg för vertikal konstruktion av gipsskivor och sten
- Ljudisolering (dB) testad
| Titel | Monteringshål (mm) |
| EI60PTL1515*** (OBS! Godkännande för E60-klassen) | 150x150 |
| EI60PTL2020 | 200x200 |
| EI60PTL2030* | 200x300 |
| EI60PTL2040* | 200x400 |
| EI60PTL2060* | 200x600 |
| EI60PTL2525 | 250x250 |
| EI60PTL3020* | 300x200 |
| EI60PTL3030 | 300x300 |
| EI60PTL3040* | 300x400 |
| EI60PTL3050* | 300x500 |
| EI60PTL3060* | 300x600 |
| EI60PTL4030* | 400x300 |
| EI60PTL4040 | 400x400 |
| EI60PTL4060* | 400x600 |
| EI60PTL4080** | 400x800 |
| EI60PTL5050 | 500x500 |
| EI60PTL5060* | 500x600 |
| EI60PTL6040* | 600x400 |
| EI60PTL6050* | 600x500 |
| EI60PTL6060 | 600x600 |
| EI60PTL6070** | 600x700 |
| EI60PTL6080** | 600x800 |
| EI60PTL8080** | 800x800 |
| EI60PTL100100** | 1000x1000 |
Monteringsinstruktionen | EI60PTL

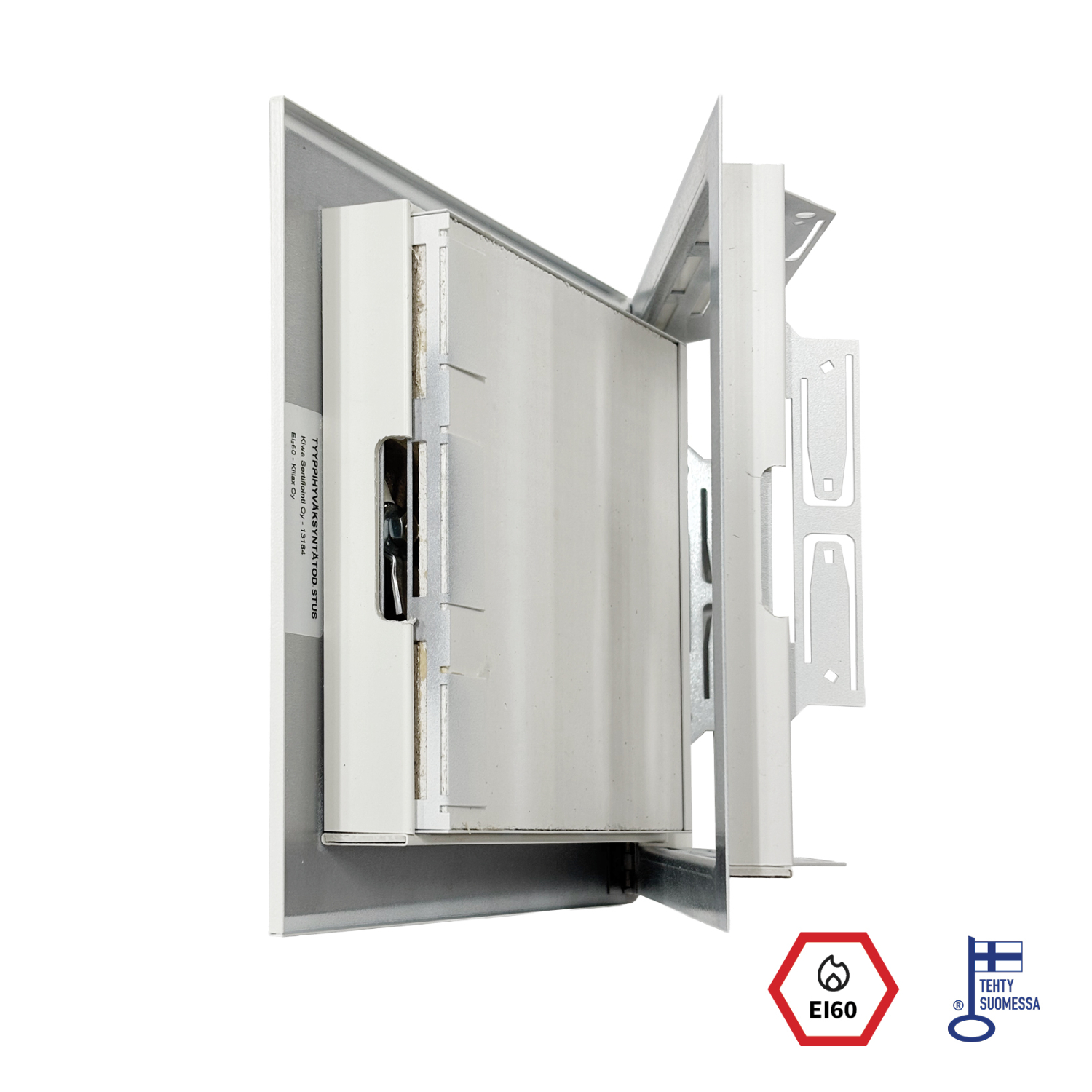

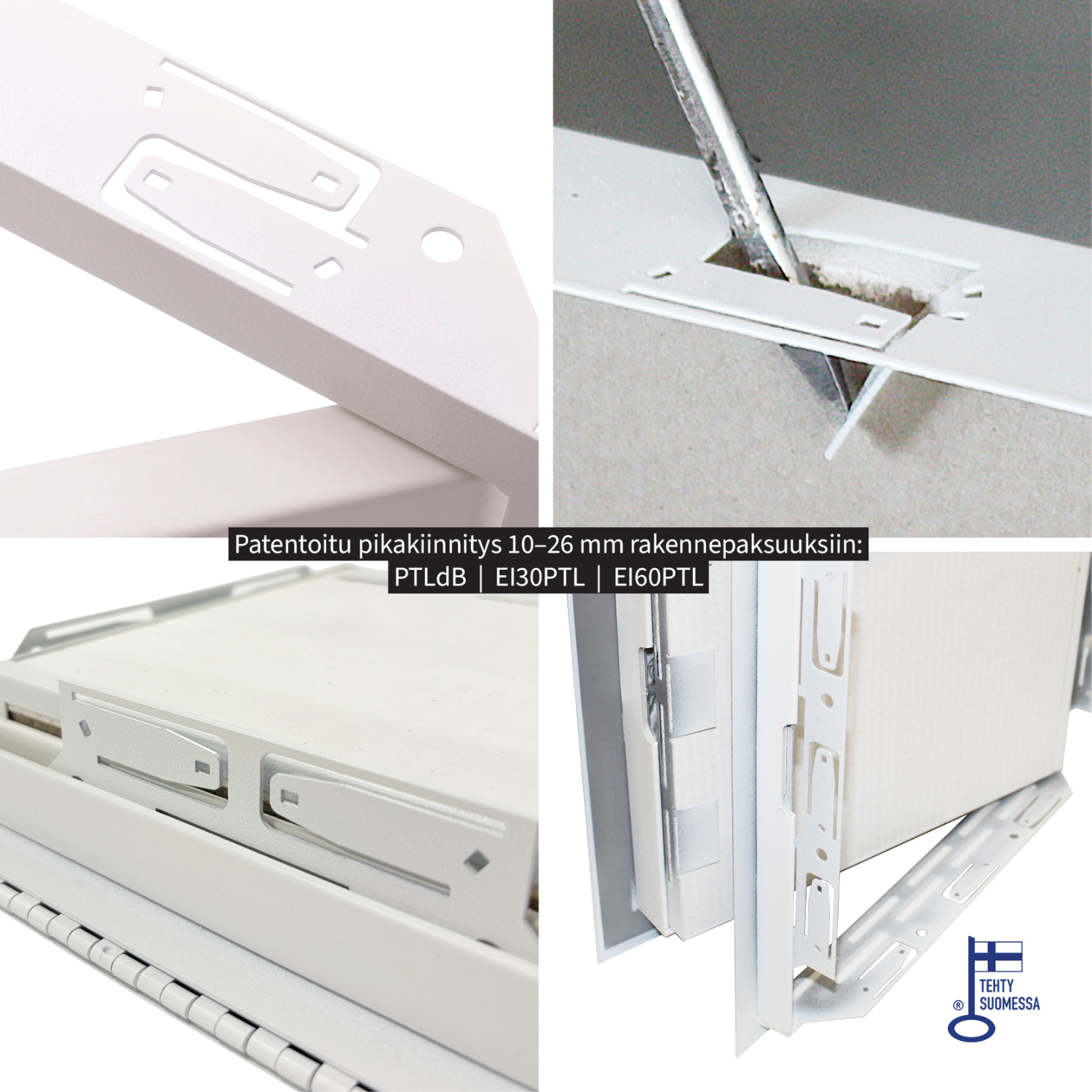

Den patenterade snabbfästmekanismen i EI60PTL-seriens luckor är designad för dubbelskiktade gipsskivor, dessutom har ramen hål för skruv- och spikfästning.
Luckor utrustade med olika lås är också möjliga, t.ex. 10 mm triangulärt lås eller serialiserbart Abloy CL100.
Namn på luckor och monteringsöppningsmått i ordning: bredd x höjd (gångjärn på höjdsidan)
Monteringsöppningens dimension = luckans nominella mått
Yttermått lock = nominellt mått på luckan +35 mm
Ljudisolering av EI60PTL luckor testade enligt SFS-EN ISO 10140-2
EI60PTL3030 / 300x300 - ≥ 43 dB Dn,e,w[dB]
* Kontrollera tillgängligheten.
** Kontrollera tillgängligheten. Tillverkad med EI60 luckstruktur - kräver platsspecifikt godkännande från platsens byggkontroll.
*** En E-klassad lucka kan användas om det inte finns något brandkänsligt material bakom konstruktionen. Kontrollera kraven på installationsplatsen.
Specialstorlekar finns också.
